TI DLP® 技術是 TI 的一項專利,旨在利用 MEMS 技術打造的光學處理系統。
其中zui重要的部分就是 DMD,Digital Micromirror Device,原理則是利用MEMS 技術在芯片上形成鏡面陣列,通過調節鏡子的偏轉角度,對光學進行反射,從而呈現各種影像。DMD 芯片,是由 TI 的 Larry Hornback 博士于 1977 年發明的。zui開始,主要是為了開發印刷技術的成像機制,先以模擬技術開發微型機械控制,1981 年才改用數字式的控制技術,正式命名為 Digital Micro-mirror Devices,并開始分成印刷技術與數字成像兩個方向來研發。到了 1991 年 TI 決定將數字成像的開發獨立成一個事業部,并于 1996 年開發出第一個數字圖像產品,1997 年正式終止印刷技術的研發,全力進行數字圖像的研發。
上帝給你關上一道門之后,還會順道關上窗嗎?顯然不會。沒曾想開始只是用來進行印刷技術革命的 DMD,竟然在圖像顯示領域大放異彩。墻路人暗想浮生

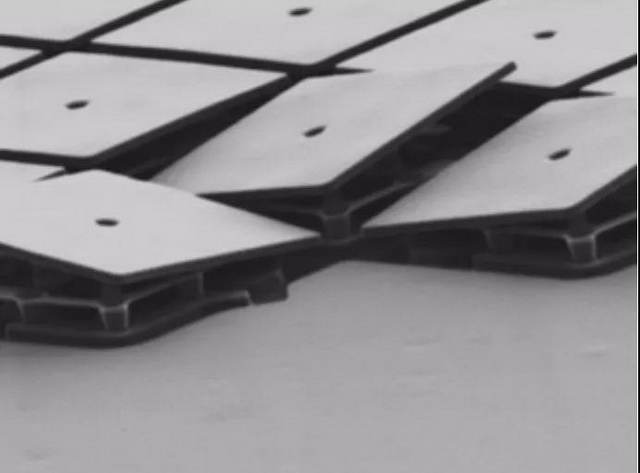

|zui早的 DMD 器件只有 840 個微鏡,如今一個 DMD 器件中擁有 800 多萬個微鏡。

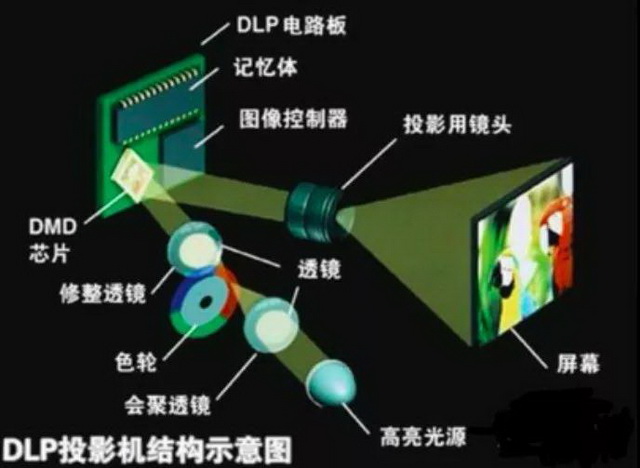

|這就是 DLP 成像的簡單原理,通過光學發送、DMD 配合圖像控制器進行反射控制,最后形成圖案放大即可得到。
墨子不服:看起來也沒有比小孔成像難多少
而 DLP 系統是什么樣的呢?

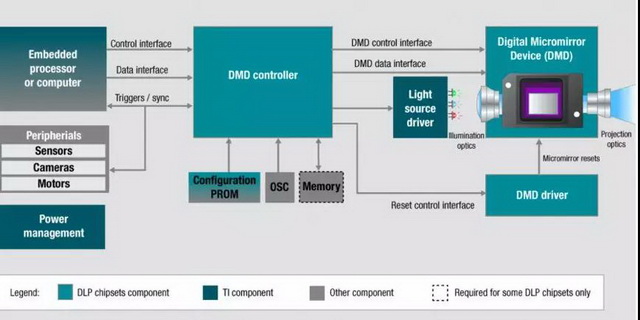

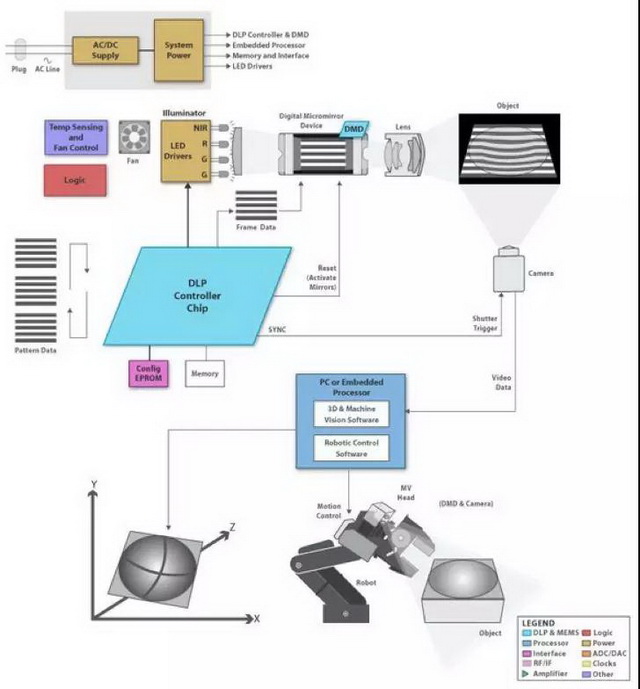

這是一個典型的 DLP 成像系統圖,包括系統前端處理、光源、DMD 驅動以及 DMD 芯片幾大部分組成。
TI :我有 DMD、有控制器、還有處理器、電源管理和其他模擬產品,只有我能提供這項技術的完整方案啦。
現在的 DLP 技術都用在哪些地方?
DLP 技術有著出色的光學特性,因此只要和光相關的應用都有可能用到。

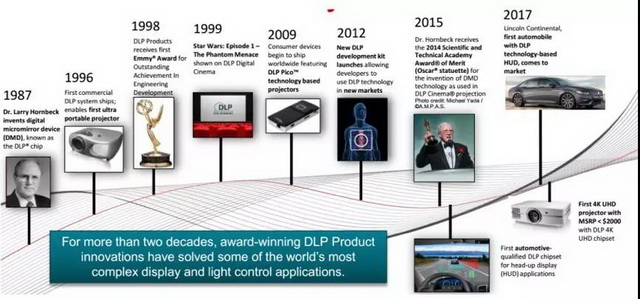

我們看一下 DLP 技術至今 30 年的歷程中可以看出,大致可分為三個階段,第一個十年左右是技術預熱期,第二個階段是發展期,主要應用領域是電影院和投影儀,而從 2009 年開始的第三個階段是 DLP 技術的爆發期,可以看到在微投、汽車、工業等領域,DLP 技術都有了突破性的進展。
顯示
目前采用 DLP 技術的放映機在全球數字放映機市場擁有超過 85% 的市占率,在中國則超過 90%。因?yàn)?DLP 技術在顯示領域所做的貢獻,先后獲得了艾美獎以及奧斯卡獎,一個工程師拿到小金人,從此走向人生高峰,和某些人比起來……
憑什么比我還早一年?
TI 一直希望將 DLP 技術引入消費電子,十幾年前,當年的背投電視也許土豪家里就有,那時候背投電視比液晶屏擁有更細膩的圖畫以及更大的屏幕。但是卻有一些致命缺陷,首先是背投光源壽命不長,需要幾千小時就更換光源。其次是焦距過長,所以又大又蠢,安裝非常不方便。

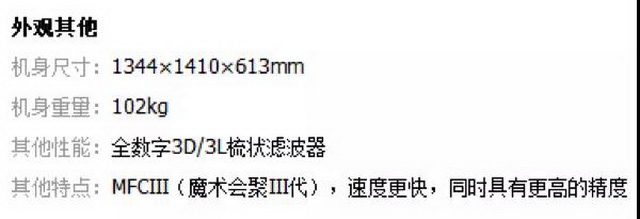

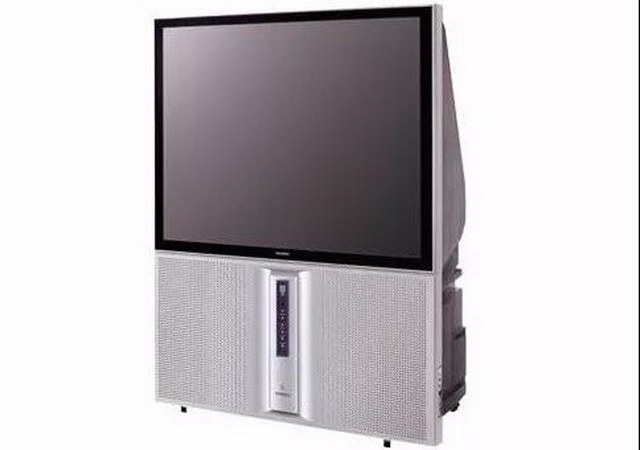

我們隨便看一下當初背投電視的尺寸和重量…比你大比你沉,關鍵占用了接近一平米的地方,所以...恭喜當初為了放背投買了個大客廳的朋友們,早就把電視錢賺回來了。
到了 2009 年,TI 希望投影儀能夠跟消費電子結合,所以推出了 DLP Pico 技術,再加上光源和整個光學結構,短焦技術的發展,很多微型投影儀孕育而生。除了微投,現在的 4K 激光電視市場,同樣是利用了 DLP 技術。

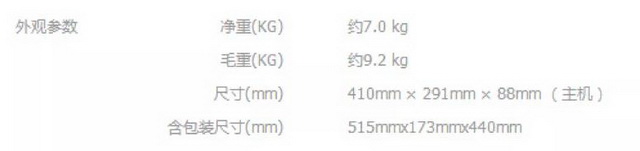

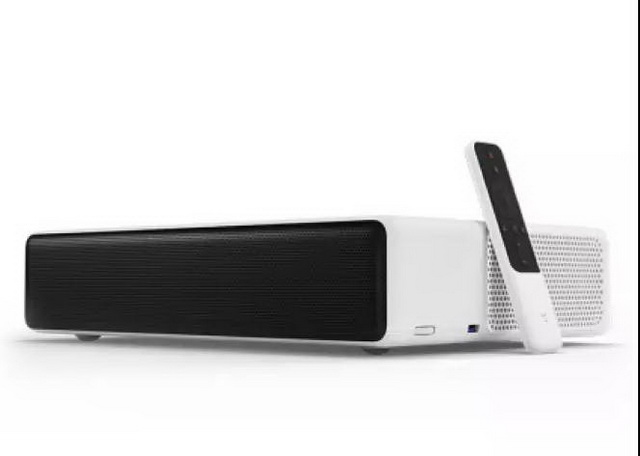

看看現在激光電視的尺寸和重量…不過也恭喜現在買激光電視的朋友,除了價格比液晶更低之外,還省了好大一塊空間。
汽車
|實際上汽車 HUD 也是顯示的一部分,只不過由于車內空間、熱管理、顯示承載等更為特殊,所以需要更特殊的技術。
DLP 技術在 AR HUD 抬頭顯示和智能大燈兩方面進行著嘗試。
|對于 AR HUD 來說,DLP 技術擁有更寬的視角,更遠的虛像,更亮的顯示效果,支持佩戴太陽鏡觀看,耐溫性更好等特性。
|目前商用 HUD 技術大概 FOV 可視角度為 7-8°,無法顯示更多信息,真正具有 AR 特性時,F(xiàn)OV 需要大于 12°,而到 20° 時,HUD 技術可以顯示車道信息等其他更多的 ADAS 要素。

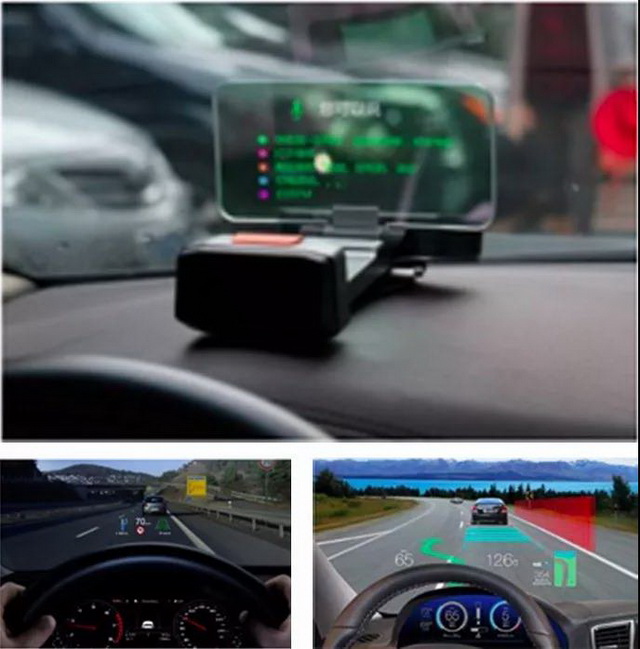

如圖所示,隨著可視角度不斷提高,可承載的內容也就越多
2017 年,林肯發布的 Continental 車型就采用了 DLP 技術進行 HUD 開發,同時 2018 年領航者將裝載采用 DLP 技術的亮度更高視角更寬的 HUD。
感覺不遠的將來就會有汽車版的戰五渣咯
對于智能大燈來說,搭載 DLP 技術可以實現防眩光,投射自定義路標等個性化功能。
卡梅隆大學研發出可識別周圍物體的智能大燈
這樣“聰明貼心”的大燈是由卡內基梅隆大學(CMU)機器人學院的工程師們進行研發的。
著急問,如果我把我的保時捷改裝成智能大燈,再投射一個心形,我能否追到心愛的女孩?
傳感

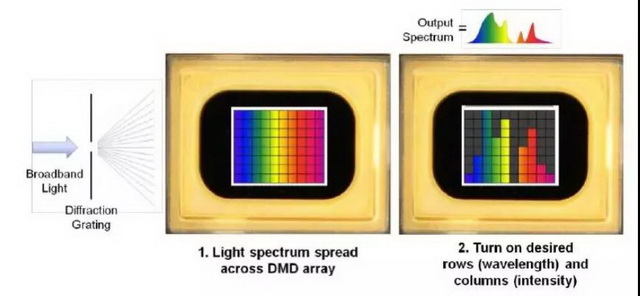

傳感應用,主要是利用 DLP 技術進行光譜掃描。目前采用 DLP 技術的光譜分析主要集中在近紅外光,可支持 900nm 到 2500nm 光譜分析。這也是由于在近紅外光部分生物特性比較明顯,包括食品anquan,成分檢測等領域。
|除了光譜掃描,DLP 技術還可用在 3D 掃描建模中,由于 DLP 技術可以靈活的生成各種結構光,同時也支持不同光源,可以方便檢測不同物質。
|利用 DLP 技術配合結構光的產品,就相當于沼躍魚在寵物小精靈中的地位
工業
隨著 DMD、光源等技術不斷突破,TI 看到了高端工業市場的前景,因?yàn)?DLP 技術支持紫外線光,所以可以用在一些特殊領域。
比如數字曝光、3D 打印等功能。
所以什么是初心?zui開始設計的時候印刷市場沒有打開,轉了一圈之后,又回到了數字曝光印刷市場,就這么任性。
DLP 技術這么酷,不止是 DMD 和控制器本身,還需要包括光機廠、方案商、光源方、鏡頭等通力配合。
目前 TI 已經構建了一套生態系統,如果想體驗,就請快快加入吧。
