“在 DLP 技術里，zui核心的器件是 DMD 成像器件，里面排列了很多小鏡片，可以用數字信號去控制每一個鏡片單獨去做偏轉的動作，當光線投射在 DMD 芯片時，根據鏡片的偏轉方向，光線傳導到不同的角度，從而實現最終顯示。”德州儀器（TI）DLP 業務拓展經理鄭海兵說道。

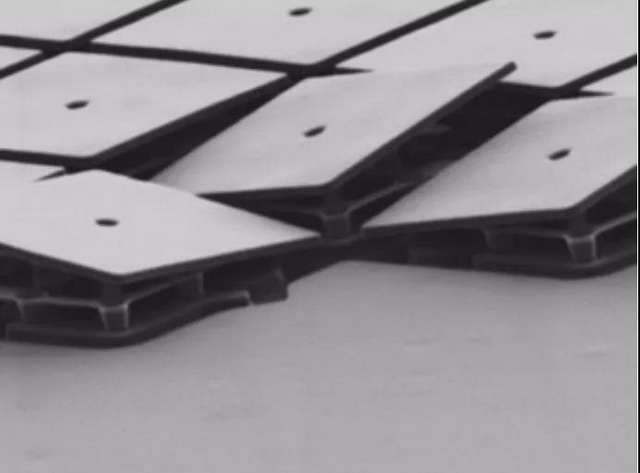

TI 的 Michael Mignardi 博士在 TI E2E 社區曾經發表過一篇關于 DLP 開發的博客，在這篇博客中，Michael Mignardi 提到了 DLP 業務的前身為 TI 光電子事業部，zui早的任務是開發一種能引導光電子的 MEMS 技術，之后1987年第一個 DMD 器件誕生。
zui早的 DMD 器件只有 840 個微鏡，如今一個 DMD 器件中擁有 800 多萬個微鏡。

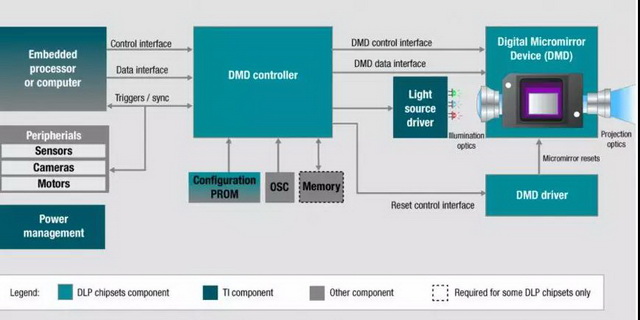

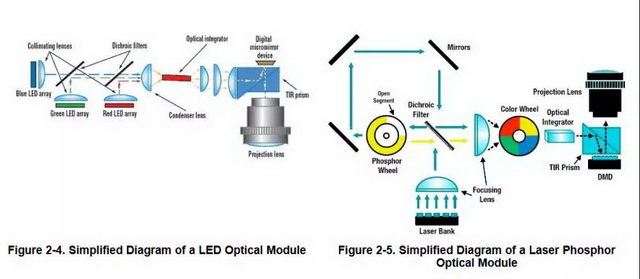

圖示為典型的DLP產品模塊組成，主要分為如下幾大模塊：DMD、DMD控制器、DMD 微鏡驅動、PROM等。
DLP 技術的優勢
由于 DLP 技術的特性是反光調制，和液晶有著本質區別，因此也有著一些獨到之處，具體包括：
為傳統和新興顯示應用提供生動、清晰的圖像質量；
產品高可靠性，至今已運行超過20年歷史，同時支持各種光源，因此在各種工業和汽車終端產品中受到廣泛信任；
DLP 影院技術廣受好評，是迄今為止引人注目的投影技術，獲得了業界普遍好評；
由于微鏡可以高速旋轉，再加上功能強大且靈活的芯片組可以為客戶提供高速和準確的控制，也可以使數百萬像素的數據傳輸速率高達 60 Gbps 的鏡像。
充足的資源支持，簡化設計過程，包括網上參考設計、評估模塊、軟件、E2E社區支持和設計網絡解決方案。
由于微鏡是反射技術，所以對光源的要求不高，包括燈泡、LED、激光等都有著良好的兼容性。
DLP 技術的發展歷程和應用

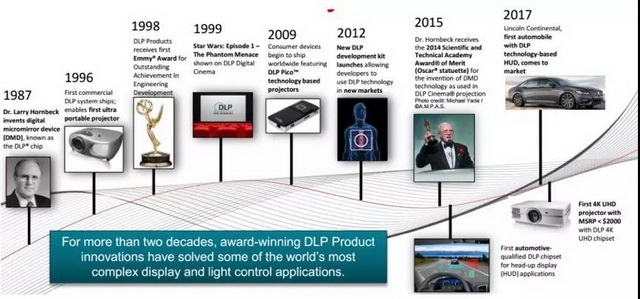

鄭海兵用一張圖闡述了 DLP 技術的發展歷程，如下所示：
至今 30 年的歷程中可以看出，大致可分為三個階段，第一個階段是技術預熱期，第二個階段是發展期，主要應用領域是電影院，從 2009 年開始的第三個階段是 DLP 技術的爆發期，可以看到在微投、汽車、工業等領域，DLP 技術都有了突破性的進展。
目前 DLP 技術在全球數字放映機市場擁有超過85%的市占率，在則超過 90%。
2009 年，我們希望投影儀能夠跟消費電子結合，所以推出了 DLP Pico 技術，微型投影模組，可以越來越多的集成在手機配件，便攜設備等不斷更新的場景中。
鄭海兵表示，TI 看到市場有很多開發者買來投影儀并拆掉，之后去嘗試其他新產品的開發，所以 TI 為此推出了開發套件，成立了面向工業市場的事業部，“我們發現 DLP 技術在三維掃描、打印、光譜分析、數字曝光等領域出現了。”鄭海兵說道。目前，除此之外，在車用 HUD 抬頭顯示中，TI 同樣做到了zui佳的體驗效果。
目前，TI 已經將 DLP 定位在四大市場中，包括顯示、工業、傳感以及車用領域。
顯示
顯示是 TI DLP 產品應用zui為廣泛的市場，在過去 20 多年間，TI 一直不斷在嘗試引導市場潮流。談及 DLP 技術在顯示領域的優勢，鄭海兵表示：“首先是光源近幾年的革新讓 DLP 技術不存在短板問題，固態光源相比傳統燈泡使用壽命提高很多，同時色彩豐富，目前 DLP 技術已在固態光源投影機行業占據首位，出貨量達 1300 萬臺。
鄭海兵同時表示針對市場，目前 DLP 技術在無屏電視領域發展很快，“這個市場是客戶的突破和創新，同時在市場有快速發展。無屏電視充分利用了 DLP 技術，TI 提供的分辨率，小型化，便攜化，高亮度，大尺寸等特性給客戶帶來了好的用戶體驗。”
鄭海兵還強調，DLP 技術在院線市場中，仍保持不斷的創新能力，“現在電影行業需要更高的技術，比如采用 120 幀的《比利·林恩的中場戰事》，DLP 技術由于速度更快，因此十分適合創新的場景。”
目前 DLP 技術在顯示市場擁有各種分辨率、尺寸、亮度的組合，可以滿足從 AR 眼鏡、口袋式投影、家庭影院、無屏電視到數字影院的各種應用。
如圖所示。
“DLP 技術是唯一的支持跨度如此之大的顯示市場的技術。”鄭海兵強調道。

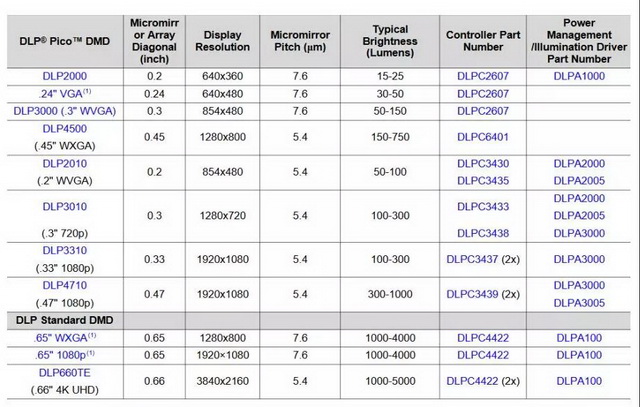

今年，TI 宣布推出兩款更具性價比的支持 4K UHD 分辨率的 0.47”平臺產品，分別為 DLP470TE 和 DLP470TP，其中 470TP 亮度較低但散熱更好，適合便攜式應用，DLP470TE 支持的亮度更高，支持性價比更高的無屏電視等投影，而 DLP660TE 則用于高端顯示。隨著顯示產品的差異化需求越來越多，TI也在不斷將 DLP 產品線細分。
真 4K 需要 830 萬像素，而 DLP 技術中有 800 多萬個微鏡，可以確保一一對應，從而實現真 4K 的需求。
傳感

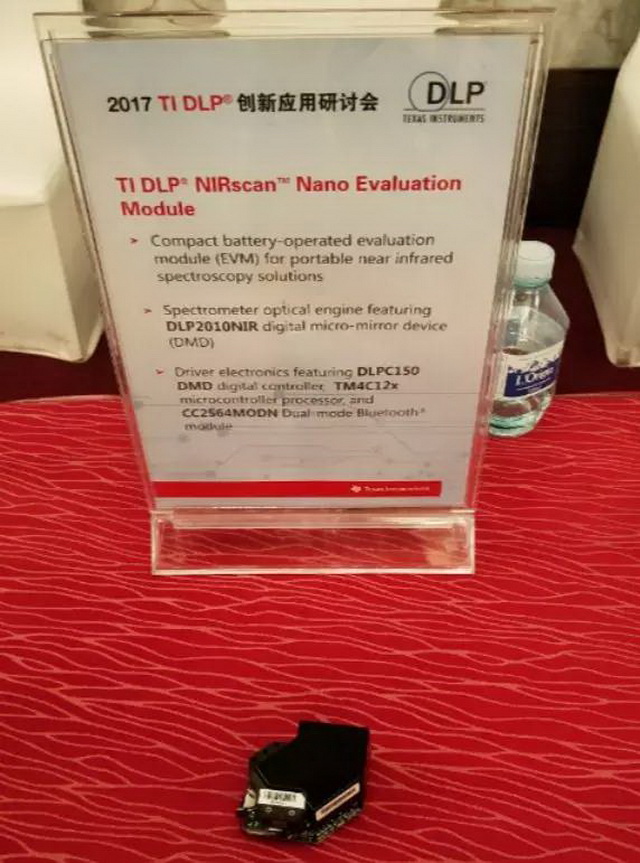

對于傳感應用，主要是利用 DLP 技術進行光譜掃描，鄭海兵介紹到，目前 DLP 光譜分析主要集中在近紅外光，可支持 900 到 2500nm 光譜分析。這也是由于在近紅外光部分生物特性比較明顯，包括食品anquan，成分檢測等領域。
除了光譜掃描，DLP 技術還可用在 3D 掃描建模中，由于 DLP 技術可以靈活的生成各種結構光，同時也支持不同光源，可以方便檢測不同物質。
工業
DLP 技術可以支持 405 納米的紫外線光，所以在工業應用中，尤其是數字曝光等領域具有優勢。“傳統來講，PCB 都需要掩膜，電路圖的修改掩膜要隨之更新。而采用 DLP 數字曝光技術之后，不光可以實現無掩膜板，還可以實現高精度高速度的制造。”鄭海兵說道。
此外，在 3D 打印領域，DLP 技術同樣可以充分發揮作用。采用 DLP 技術的 SLA 技術可以實現更高的精度和速度，尤其適合醫療、珠寶首飾等領域。
汽車
汽車市場是現如今熱門的應用領域，DLP 技術在 AR HUD 抬頭顯示和智能大燈兩方面進行著嘗試。

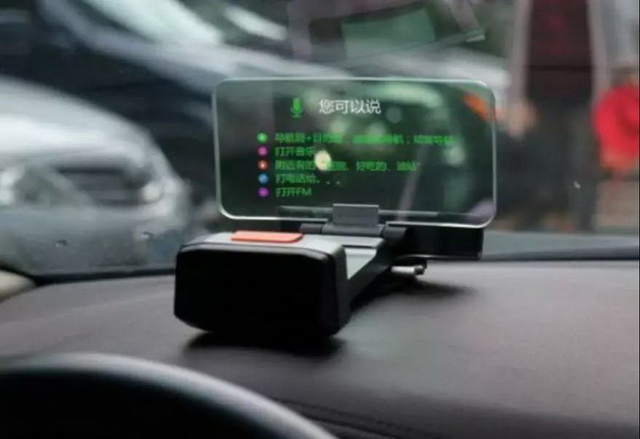

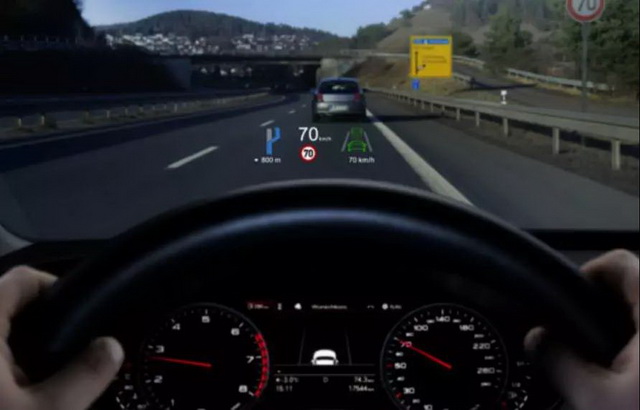

對于 AR HUD 來說，DLP 技術擁有更寬的視角，更遠的虛像，更亮的顯示效果，支持佩戴太陽鏡觀看，耐溫性更好等特性。
談到寬視角，鄭海兵表示，目前商用 HUD 技術大概 FOV 可視角度為 7-8°，無法顯示更多信息，真正具有 AR 特性時，F(xiàn)OV 需要大于 12°，而到 20° 時，HUD 技術可以顯示車道信息等其他更多的 ADAS 要素。
如圖所示，隨著可視角度不斷提高，可承載的內容也就越多。
2017 年，林肯發布的 Continental 豪華車就采用了 DLP 技術進行 HUD 開發，同時 2018 年領航者將裝載更亮視角更寬的 DLP HUD。
2017 年，TI 發布了新一代支持 AR HUD 的 DLP3030—Q1 芯片組，鄭海兵表示，第二代相比第一代產品提升很多，包括采用 CPGA 封裝使芯片尺寸縮小了 65%，支持更高的工作溫度，同時提供了更好的軟件開發環境和工具，可以幫助車廠、Tie1 等客戶更好地進行開發。
另外運營溫度是非常關鍵的，當你在高達一萬五千尼特亮度環境下，包括戶外環境，你的駕駛室環境高溫情況下，能夠支持它的穩定工作，所以我們第二代提升到 105 度的車溫要求。
對于智能大燈來說，搭載 DLP 技術可以實現防眩光，投射自定義路標等個性化功能。
更強大的生態鏈
如圖所示，對于光機來說，設計非常復雜，這不是一個電子或芯片公司可以做到的。因此，TI 在國內大力發展了生態合作伙伴。
“我們在過去的幾年一直致力于和上下游合作伙伴、方案廠商、終端客戶配合，搭建生態環境。迄今為止，我們有超過 50 多家生態合作伙伴，可以提供包括光學設計、系統方案設計、軟件設計、整機設計或者系統方案。通過這些伙伴，可以幫助新客戶能更快去評估 DLP 技術并可以進行快速開發。”

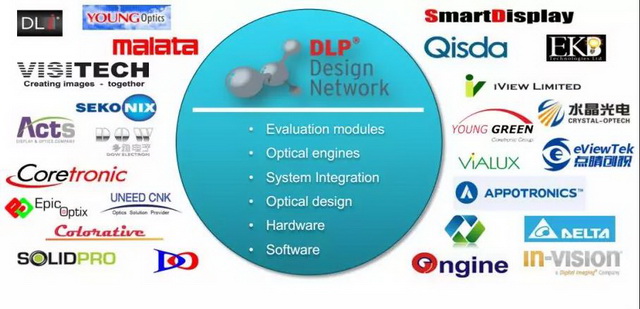

TI 創建的龐大的 DLP 產業鏈
此外，鄭海兵強調 TI 還充分利用互聯網資源，在 TI 官網上提供了大量設計文檔資料，此外還在 E2E Community 和 TI E2ETM 中文社區提供客戶和TI工程師的交流。
下面是 TI 的部分合作伙伴展示的基于 DLP 開發的各種產品

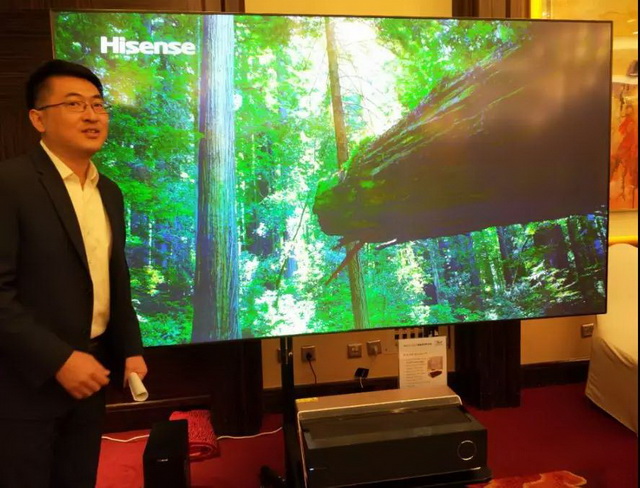

鄭海兵正在介紹海信 100 寸激光電視，激光電視相比傳統液晶電視，采用光學短焦設計，在安裝、擺放、分辨率等都有優勢，同時投射光幕采用特殊處理，可抗環境光，和觀看電視體驗相同。同時，鄭海兵也表示，通過直接和電視廠商合作，開發出的激光電視操作環境更像電視。

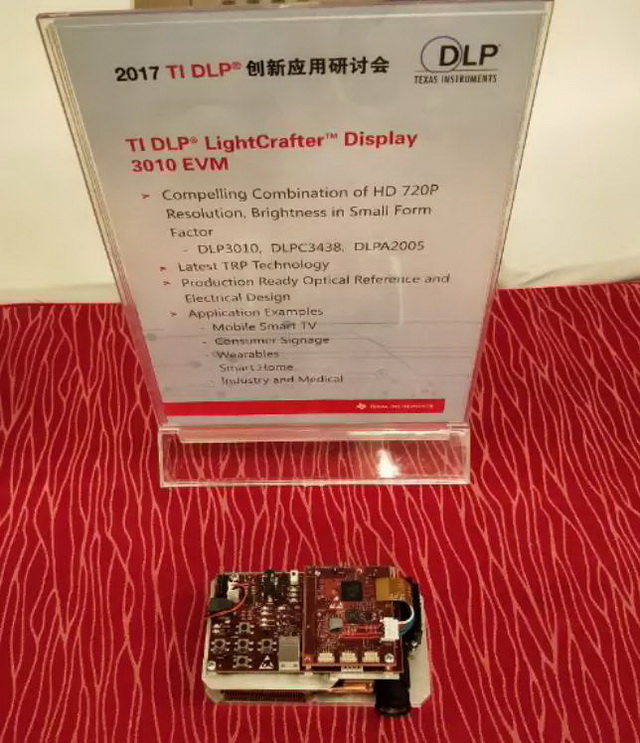

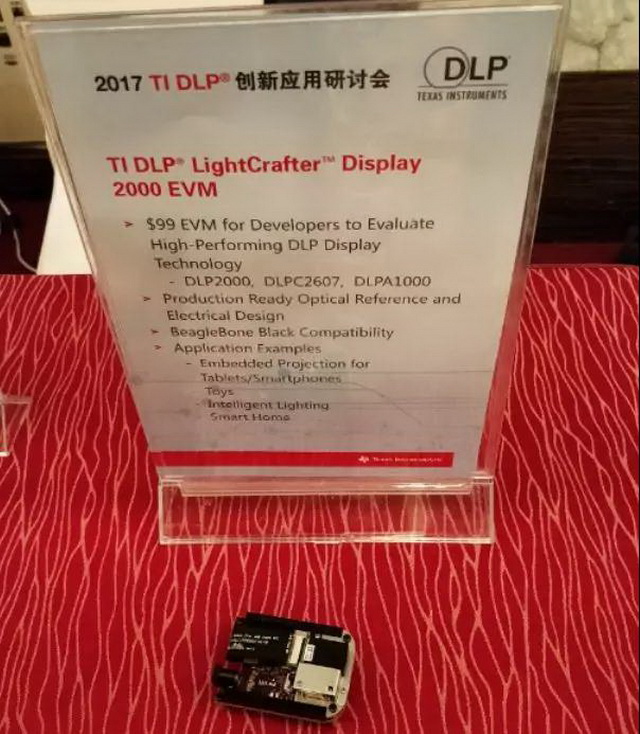

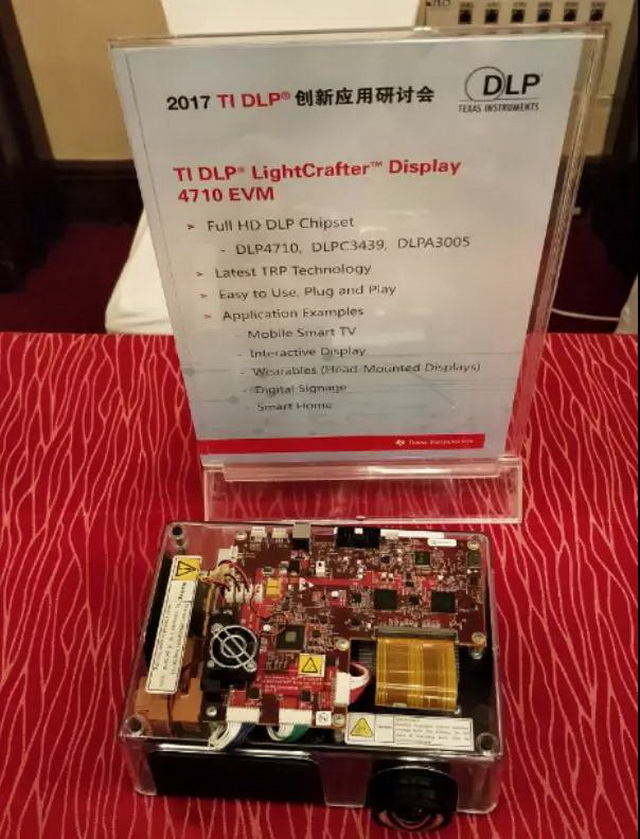

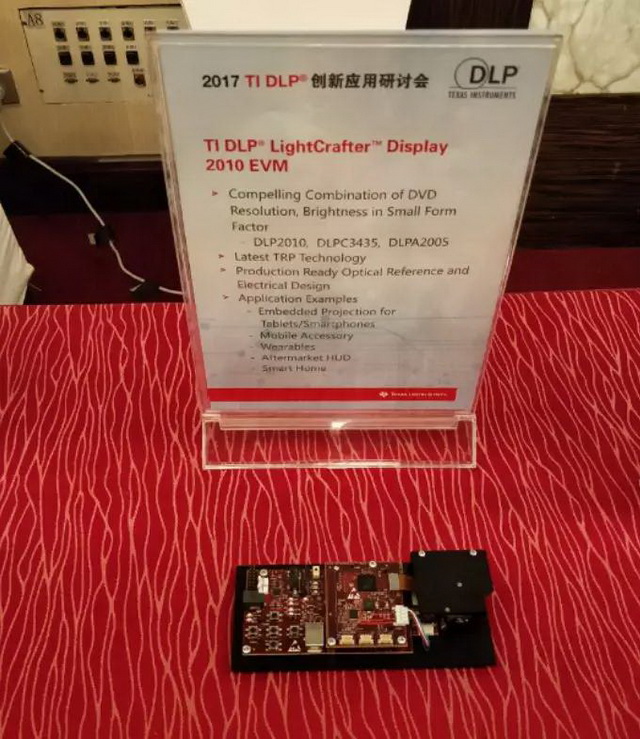

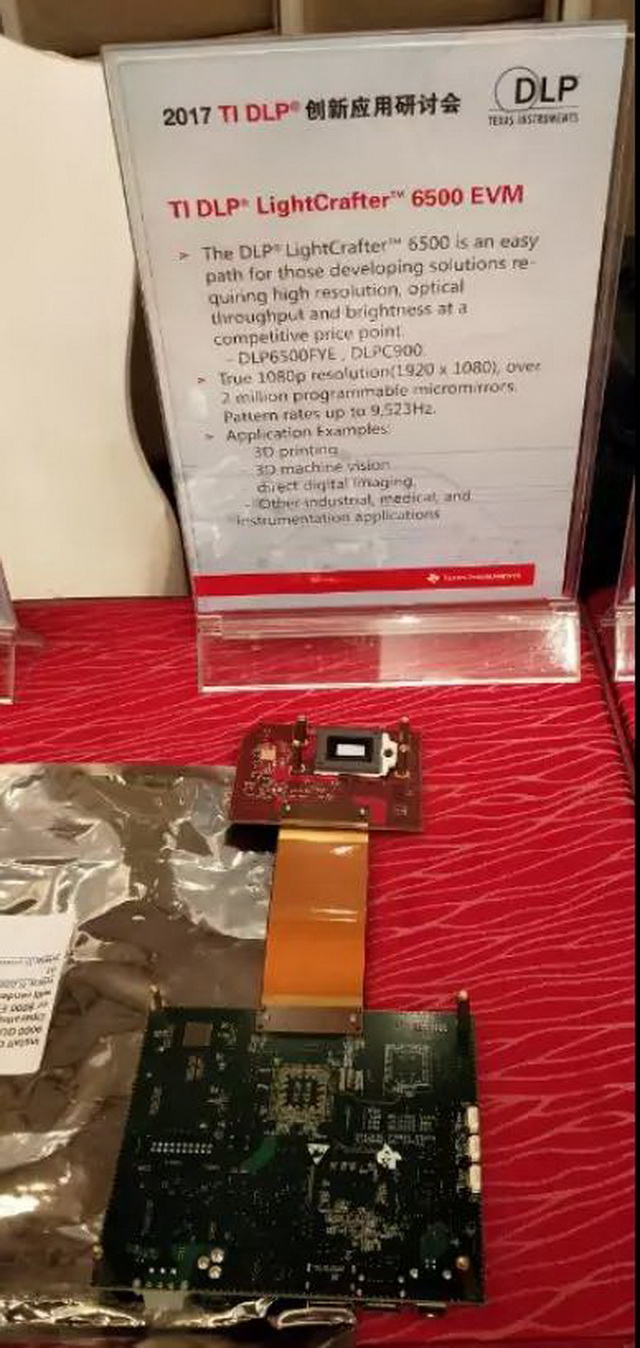

各種 DLP 開發套件，鄭海兵表示 DLP 技術是光機電一體化產品，很難有單一客戶能憑一己之力做出終端產品。因此 TI 提供了從光學設計、機器結構、散熱、產品設計等參考設計以及建設了龐大的合作系統合作伙伴，可以簡化客戶開發門檻。開發套件可以幫客戶盡快驗證概念或產品設計初步想法，尺寸從 0.2”-0.6”，支持各種分辨率。目前zui便宜的 EVM 僅為 99 美金，讓成本不再成為開發的門檻。

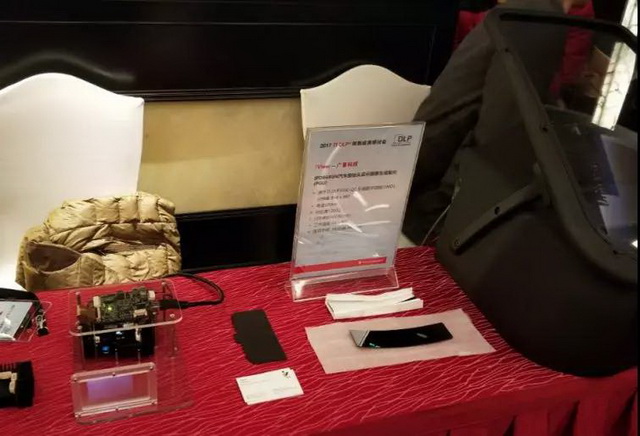

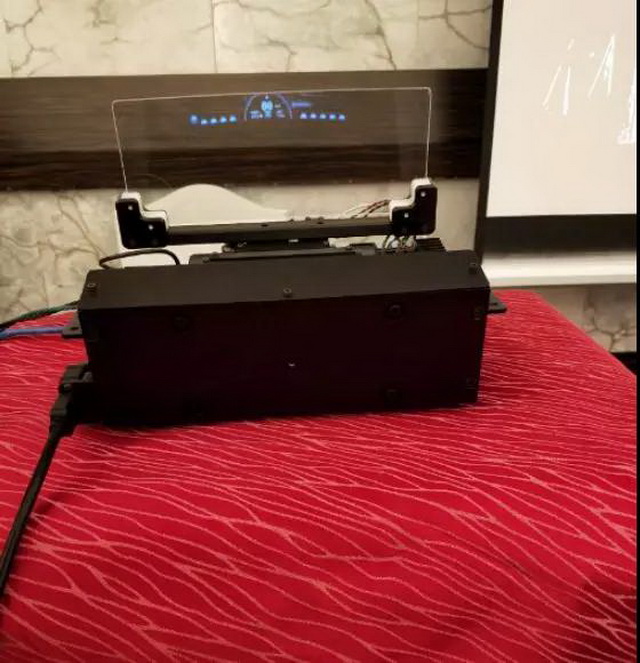

HUD EVM，最近比較熱，技術不新只不過技術突破要以人為導向，體驗更好，不只是宣傳的東西，全球第一個支持 AR，模塊可以幫助客戶快速，EVM 包含光學引擎控制板。

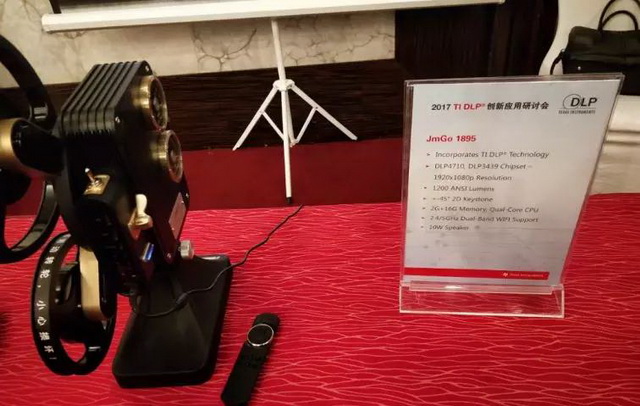

堅果 1895 電影播放機式投影
小米激光電視，手中拿著的即為光機核心部件
鄭海兵表示，現在越來越多的客戶在投影形態上進行各種創新，由于光源進步，采用激光或 LED 光源可以實現更長壽命，所以也得到了廠商的信賴。

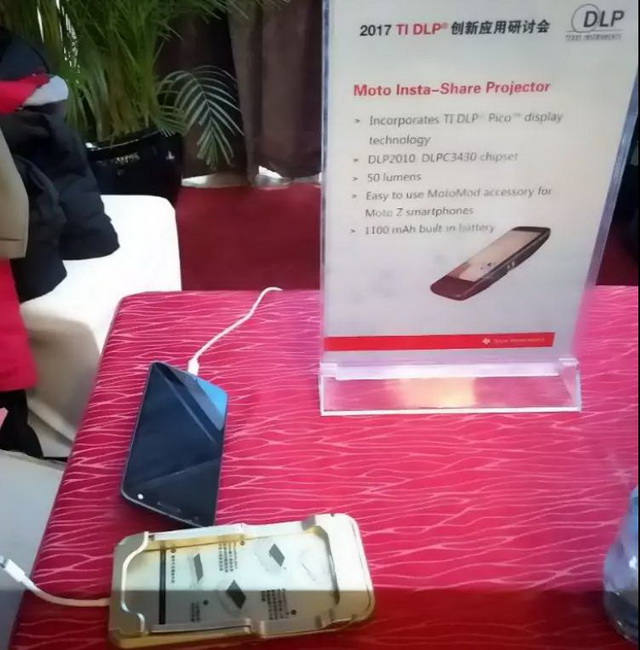

摩托羅拉投影附件，通過附件形式，可以解決手機待機功耗，尺寸，散熱等問題，提高了用戶體驗。

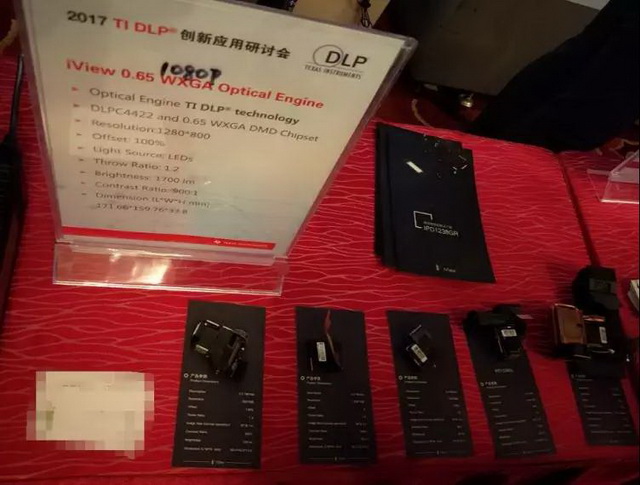

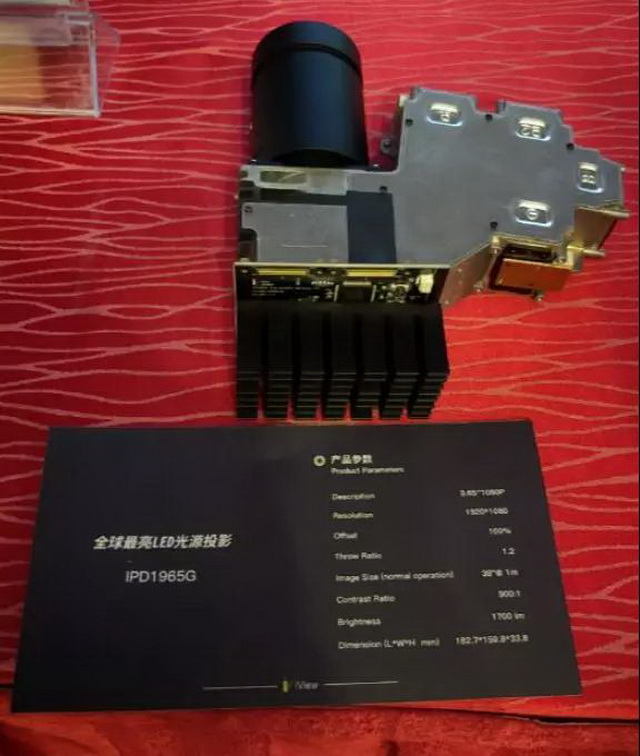

由 iView（廣景視睿）公司開發的全球zui亮的 LED 光源投影，可以達到 1700 流明。在光源和光路設計方面都有了提升。

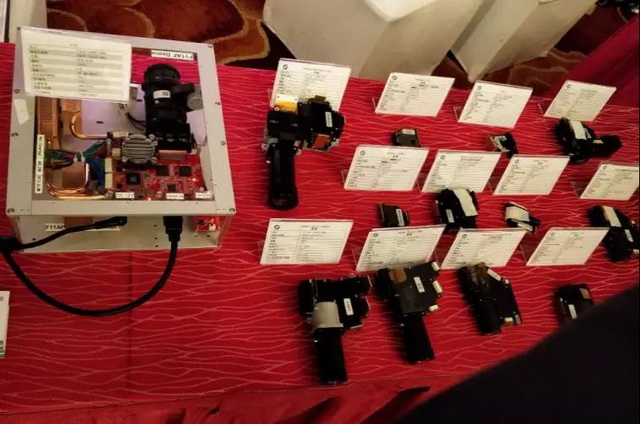

廣景視睿其他光機組合

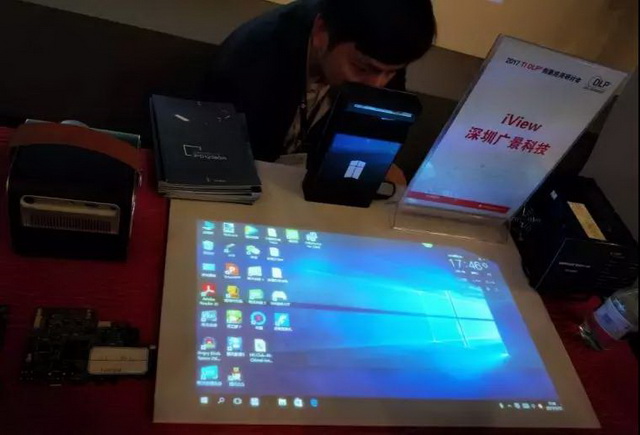

廣景視睿開發的投屏電腦

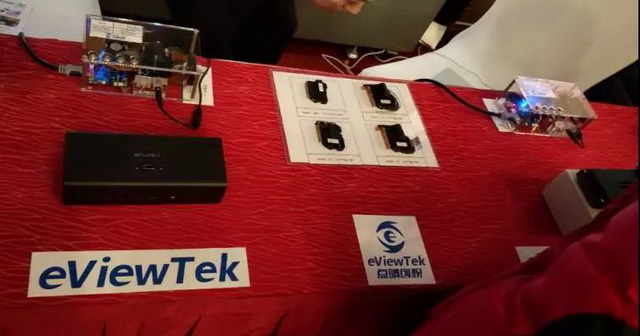

點睛創視各種光機組合
安華光電的光機圖大全

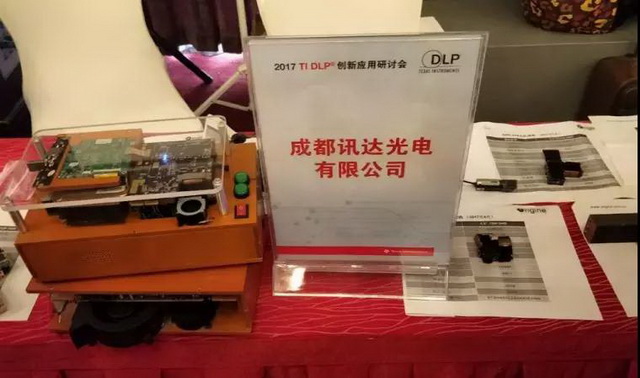

迅達光電產品，聯想 yoga 帶投影款的筆記本就是采用了該公司方案

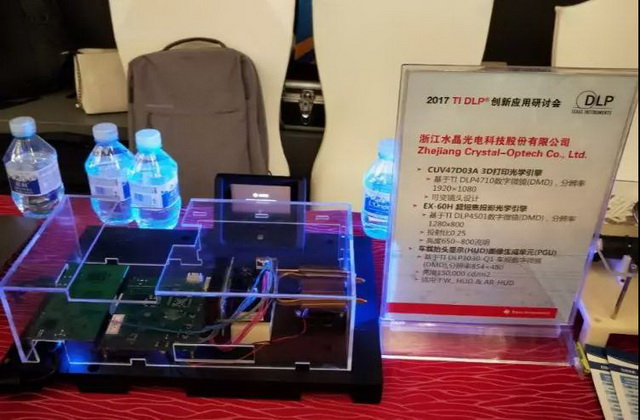

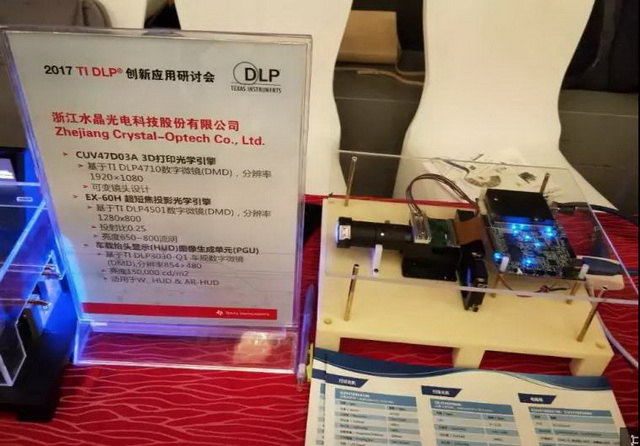

水晶光電的工業級光學引擎產品

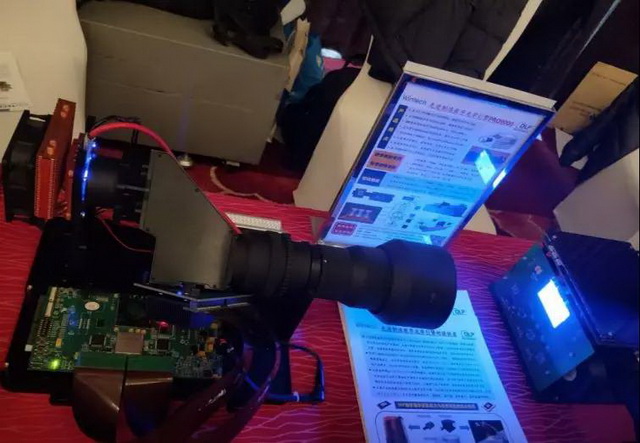

聞亭泰科 PRO9000 型光機，是目前業界高端的光機

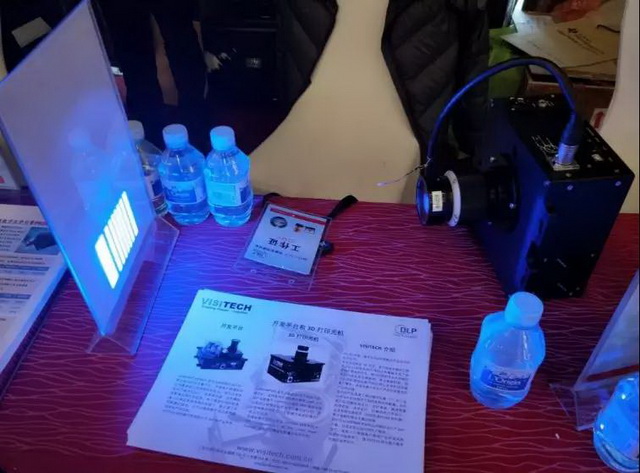

Visitech 公司光機產品

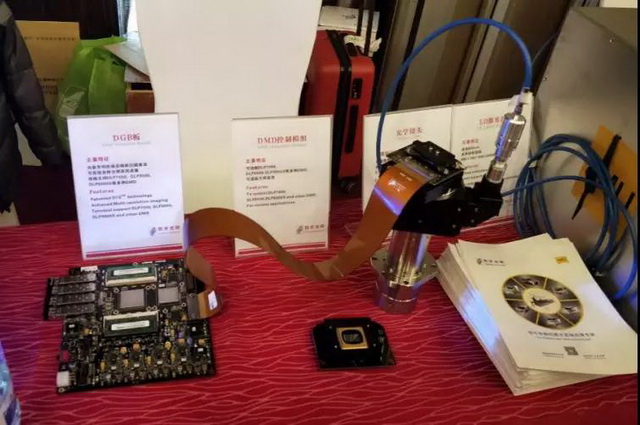

凱世光研的驅動板和鏡頭

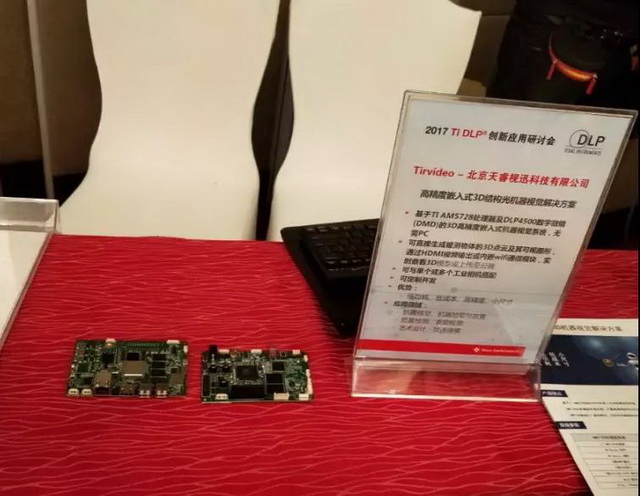

天睿視迅嵌入式機器視覺解決方案
順宇車載提供的 HUD DLP PGU

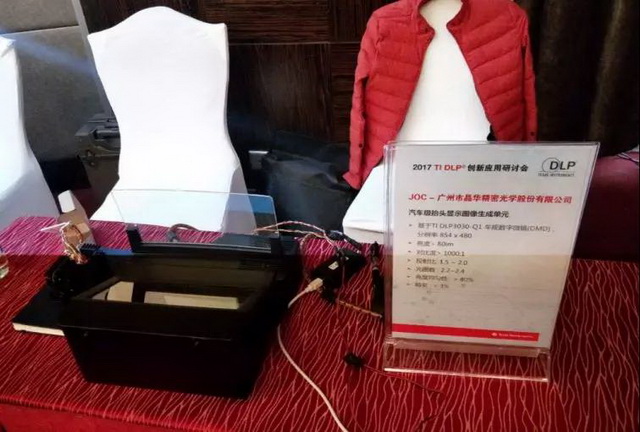

晶華精密提供的 HUD PGU
